Тема: Термит v.5.3_8 мм - шаблон для свердління

Привіт. Сьогодні вирішив трошки потренуватися шаблоном  ТЕРМІТ v.5.3_8 мм . При позиціюванні від бази хотів побачити ідеальний прямий кут, але на жаль є похибка до 3мм на відстанні близько 550 мм. Виникає запитання - чи впливає висока температура на деформацію матеріалу виготовлення шаблона при зберіганні в умовах металічного гаража, можливо ці квадратні гайки дають цю похибку. Я розумію, що треба фіксувати до матеріалу два кінця шаблона, то прйдеться користуватися двома рулетками.
https://youtu.be/1_IAQ9EfYeY



А от присадив шканти через втулку  Ø=8 мм L=29,5 мм Strong - ПЄСНЯ, швидко, точнісінько, я думаю всі знають що таке присадити шканти в ручну, ще той гемор, а тут ідеально.

Відповідь від step

Re: Термит v.5.3_8 мм - шаблон для свердління

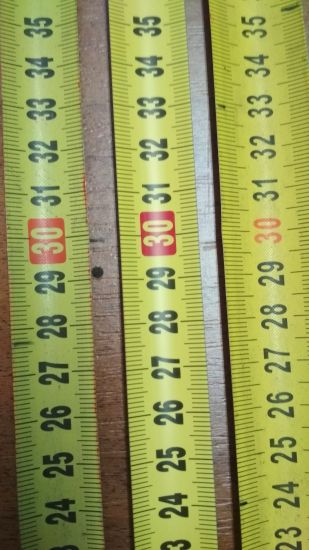

тест рулеток перед випробовуванням прямого кута Термит v.5.3_8 мм - шаблон для свердління

Відповідь від admin

Re: Термит v.5.3_8 мм - шаблон для свердління

С прямым углом есть небольшой нюанс.
Советую вам полностью выкрутить винтики из торца шаблона Термит.
Они создают напряжения внутри шаблона и его слегка изгибает...

Идеальные 90 градусов получится если использовать шаблон на перфорированной столешнице.
Если нет столешнице то скорее всего, для подстраховки, сделайте две метки. Чтоб контролировать есть ли погрешность в угле или нет...

С винтиками как попробуете - отпишитесь о результатах.

С уважением, Юрий.

Відповідь від admin

Re: Термит v.5.3_8 мм - шаблон для свердління

Видео не показывает ICQ/ac

Відповідь від step Востаннє редагувалося step (29-06-2020 18:57:10)

Re: Термит v.5.3_8 мм - шаблон для свердління

admin написав:

Видео не показывает ICQ/ac

youtu.be/1_IAQ9EfYeY

Відповідь від admin

Re: Термит v.5.3_8 мм - шаблон для свердління

Видимо действительно от жары пластик стал еще менее жестким ...

Відповідь від step

Re: Термит v.5.3_8 мм - шаблон для свердління

https://youtu.be/MlHGXVKnGuo

1

Відповідь від admin

Re: Термит v.5.3_8 мм - шаблон для свердління

Дякую за змістовний відгук.
Спочатку шаблон має ідеальну геометрію так як обробляється на ЧПУ станку.
А коли викручуємо гвинти з торця шаблону, мабуть викликають внутрішнє напруження і тому маємо невелику похибку в перпендикулярності. Висновок поки тільки один: при роботі по площині потрібно прибрати гвинтики і гайки квадратні ..
Надалі, є думки, зробити шаблон для свердління по площині. У нас вже є такі напрацювання - це Терміт-міні в тестовій категорії. Якщо буде час і бажання подивіться на цей варіант і напишіть свою думку.
З повагою Юрій.

Відповідь від step

Re: Термит v.5.3_8 мм - шаблон для свердління

Я дивився на Термит-мини v.5.4_8+9 мм. Сподобався завдяки унівесальності використання. На мою думку в цьому шаблоні треба розділити шкали 8 та 9 мм. при фарбуванні на різні відтінки жовтого, або іншим кольором, щоб не помилятися.
Добавте до продажу зажимні кліщі тип "С" такі подібні як в KREG для снайпера.

Відповідь від admin

Re: Термит v.5.3_8 мм - шаблон для свердління

step написав:

Добавте до продажу зажимні кліщі тип "С" такі подібні як в KREG для снайпера.

Прикріпіть фото щоб розуміти про що ви...

Відповідь від step

Re: Термит v.5.3_8 мм - шаблон для свердління

admin написав:
step написав:

Добавте до продажу зажимні кліщі тип "С" такі подібні як в KREG для снайпера.

Прикріпіть фото щоб розуміти про що ви...

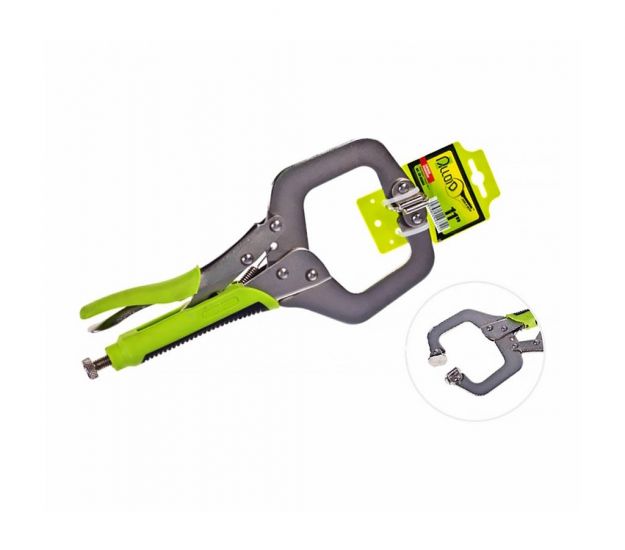

Прошу Термит v.5.3_8 мм - шаблон для свердління  Термит v.5.3_8 мм - шаблон для свердління

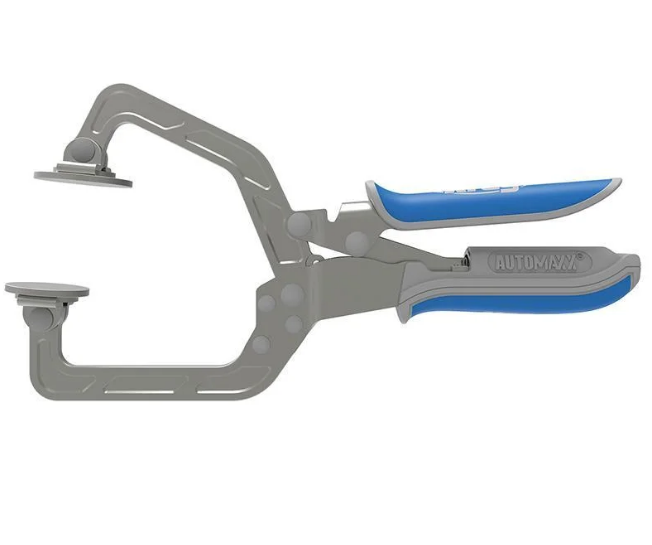

аналог набагато дешевший  є різні розміри Термит v.5.3_8 мм - шаблон для свердління

1

Відповідь від admin

Re: Термит v.5.3_8 мм - шаблон для свердління

С струбцинами тут дело вкуса... и на разный кошелек....
Пока не планировали добавлять вообще ни каких струбцин.
А там в будущем, посмотрим ICQ/ab)))
